GİRİŞ
Bu belge, XYLevel‘in en iyi performansı sağlamak için ünitesinin kurulumundan önce gözden geçirilmelidir. Ayrıca, hangi ürünlerin hangi kurulum türü için gerekli olduğunu belirlemek için bir kılavuz olarak kullanın, örn.
- XYLevel CV veya MH İç Mekan Montajı, bir XYLevel cihazını iç mekana monte etmek için gerekli kablolama parçalarına sahipseniz ve fiberglas veya kompozit bir karavan, bir motorlu karavan veya ön tarafında plastik bir kapısı olan tünel tipi bir karavana sahipseniz (çatıya ters şekilde monte edin) sizin için mükemmel olur.
- XYLevel CV veya MH Harici Montajı, harici olarak kurulum yapıyorsanız, gerekli kablolama parçalarına sahipseniz ve XYLevel cihazını A-çerçevesine monte etmeniz gerekiyorsa tam size göredir. Dahili olarak monte edildiğinde Bluetooth sinyalinin çeken araca ulaşmasını engelleyen yoğun metal kaplı bir karavanınız varsa (emin değilseniz test etmek için 9V pil adaptörünü kullanın) veya kablolama veya diğer nedenlerden dolayı harici olarak monte etmeyi tercih ediyorsanız XYLevel’in harici olarak monte edilmesi gerekecektir.
XYLevel’ın Konumlandırılması
Bu aktivite, XYLevel’ın nereye kurulacağına karar verirken en önemli adımlardan biridir.
Üniteyi en uygun konumunuza yerleştirmek, XYLevel ile telefonunuzdaki veya tabletinizdeki RemoteXY Mobil Uygulama arasındaki Bluetooth sinyalinin gücünü en üst düzeye çıkaracaktır. Sinyal, XYLevel ile çekici araçta bulunan sürücü arasında veri aktarımını kolaylaştıracak kadar güçlü olmalıdır.
Her Karavan ve çekme aracı kombinasyonu birbirinden farklıdır. Karavanın ön kısmı, aşağıdakiler gibi birçok kaplama türüyle inşa edilebilir:
- Alüminyum damalı levha
- Fiberglas/köpük/yapışkan kompozit
- Alüminyum kompozit
- Fiberglas
- Ahşap
- Diğer

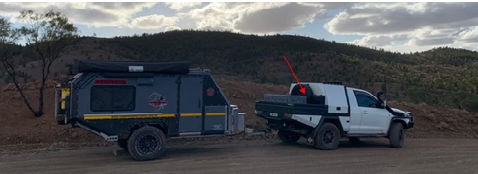

Metal genellikle Bluetooth sinyallerini zayıflatır. Bu nedenle, çekici aracında oturduğunuzda güvenilir bir bağlantı sağlayan en iyi sinyali sağlayan bir yer bulmak çok önemlidir. Çekici araçların bazılarında sürüş pozisyonunu engelleyen yoğun metalize alet kutuları ve ekranları olduğundan Bluetooth sinyal gücünü de etkileyebilir, örneğin,
XY Level kurulumu için en iyi yeri belirlemek için aşağıdakileri göz önünde bulundurun:
- Öncelikle kutudan çıkan XY Level ve 9V pil kablosunu kullanın.
- Kullanılmamış yeni bir 9V pil edinin. Pilin ya yeni olması ya da (test edildiyse) 9,3 ila 9,6 voltluk boş terminal voltajına sahip olması gerekir.
- 9V pili XY Level ünitesine bağlayın ve telefonunuza veya tabletinize indirdiğiniz RemoteXY Uygulamasını kullanarak bir Bluetooth bağlantısı kurun. RemoteXY uygulamasını ilk kez çalıştırdığınızda, bazı ayarlamalar yapmanız istenecektir. Bluetooth BLE Bağlantısı istediğiniz zaman sitemizden erişilebilirsiniz.
- XY Level’ı çeşitli konumlara yerleştirin ve Bluetooth sinyalini çekeceğini düşündüğünüz aracın sürücü koltuğundan test edin.
- Olası lokasyonlar şunlar olabilir:
- Karavanın içindeki, ana karavan yapısına sıkıca ‘bağlı’ veya onun bir parçası olan dolaplar. Burada, XY Level’in esnek bir yüzeye monte edilmesi durumunda sıcaklık ve karavan hareketiyle büküleceğini unutmayın; bu hareket, XY Level’dan gelen eğim raporlamasını anlamsız hale getirecektir.
- Uygun dış kaplamaya (Fiberglas veya Kompozite) sahip bazı karavanların kasasının altında kuvvetli sinyal ve elektriğe kolay erişim sağlayabilecek aküler bulunur.
- Plastik kapılı alanlar genellikle sinyali engellemez. Xy Level’ı üzendeki ok yönüne dikkat ederek, kapının ortasındaki açıklığa yerleştirin. Lütfen iç kaplamaya dikkat edin – esnek yüzeyler eğim raporlamasında hatalara neden olur.
- XY Level’ı dahili olarak konumlandırma girişimlerinin hepsi başarısız olursa, A-çerçevesi üzerinde harici bir kurulum düşünün. Bu, son seçeneğiniz olmalı, çünkü dahili uygun bir konum bulursanız, tüm harici çevresel tehlikelerden korumuş olursunuz. Bunu söyledikten sonra, başka nedenlerle harici kuruluma gitmeye karar verebilirsiniz.
- Bir konum belirlendikten sonra XY Level’ı 9V pilden ayırın. XY Level, sürekli 7 – 30V sağlayabilen bir güç kaynağı gerektirir, bu nedenle lütfen üniteyi karavan aküsünün 12V’una sabitleyin. Sadece ~50mA kullanır, bu nedenle karavan aküsüne sürekli olarak bağlı olması güvenlidir.
Not: Üniteyi karavan aküsünün 12V’una sabitleyin, üniteyi XY Level’in belirlenen konumunun yakınındaki herhangi bir mevcut güç hattına bağlayarak yapılabilir, buna örnek olarak aydınlatma armatürüne (dahili kurulum için) veya bir anahtar hattına (harici kurulum için) giden bir kablo verilebilir.
Kurulum Türleri
Önceki bölümden görebileceğiniz gibi 2 temel kurulum türü vardır:
- Dahili XY Level Kurulumu
- Dış Mekan XY Level Kurulumu
Her kurulumun sonunda RemoteXY uygulaması ile XY Level arasında bir Bluetooth bağlantısı kurarak çözümü test ettiğinizden emin olun.
XY Level’ın Kablolaması
Piyasada çok sayıda konnektör çeşidi bulunmaktadır ve en uygun olanları seçmek montajcının sorumluluğundadır.
XY Level’ın karavanın içinde dahili olarak veya A-çerçevesinin dışında harici olarak konumlandırılmasından bağımsız olarak, XY Level cihaz üzerindeki ok ön tarafa bakacak şekilde konumlandırılması gerektiğini unutmayın…
Dahili XY Level Kurulumu
XY Level’ı dahili olarak sabitlerken, üzerine monte edildiği yüzeyin sağlam/rijit olduğundan, yani sıcaklık ve araç hareketiyle deforme olmayacağından/dalgalanmayacağından emin olun; XY Level o kadar hassastır ki, ünitenin monte edildiği platformun herhangi bir bükülmesi görüntülenen seviyeyi etkileyecektir.
Dış Mekan XY Level Kurulumu
XY Level’ı harici olarak sabitlerken, üzerine monte edildiği yüzeyin sağlam/rijit olduğundan, yani sıcaklık ve araç hareketiyle deforme olmayacağından/dalgalanmayacağından emin olun; XY Level o kadar hassastır ki, ünitenin monte edildiği platformun herhangi bir bükülmesi görüntülenen seviyeyi etkileyecektir. Dış ve iç mekan için farklı üretilmez standart IP67 kutu ile gönderilir.
Sıfır Kalibrasyon
XY Level’ın sıfır kalibrasyonu, karavan sahibi tarafından yapılması gereken son bir aktivitedir. Kurulum sürecinin bir parçası olmak zorunda değildir ancak XY Level kurulumunu tamamlamak için gereklidir. Sıfır kalibrasyon, esasen XY Level’da tercih ettiğiniz karavan seviyesini yakalayan ve kaydeden bir aktivitedir, böylece karavanınızı nerede seviyelendirirseniz seviyeyi XY Level’da kaydedilen seviyeye, yani ideal seviyenize sürekli olarak ulaşırsınız.
- XY Level ünitesini sıfırlamadan önce, elinizdeki herhangi bir araçla, örneğin su terazisi ile karavanınızı düzleştirin. Bunu yaparken, yatağın, buzdolabının, duştaki su giderinin vb. eğimini göz önünde bulundurmak isteyebilirsiniz.
- RemoteXY uygulaması ile XY Level arasında bir Bluetooth bağlantısı kurun.
- ‘Ayarlar’a gidin ve pencerenin üst kısmındaki ‘Cihaz Sıfır Ayarı’ butonunda ‘HAZIR’ yazıyor ise tıklayın ‘BİTTİ’ yazıyorsa cihazın enerjisini kesip tekrar verin.
- Devam etmek istediğinizden emin olup olmadığınızı soran bir mesaj alacaksınız. Bu, ‘Cihaz Sıfır Ayarı’ düğmesine yanlışlıkla basılması durumunda geçerlidir.
- Sıfır kalibrasyonu sırasında ‘Evet’i, yanlışlıkla düğmeye basılması durumunda ise ‘Hayır’ı seçin.
- ‘Cihaz Sıfır Ayarı’ düğmesine basıldığında ‘KALİBRASYON’ yazısı yanıp sönmeye başlar ve işlem sonunda ‘BİTTİ’ yazar. Bu sürede hiç bir fiziki müdahalenin olmaması gereklidir. (Şiddetli esen rüzgar bile)
- Tüm Roll ve Pitch rakamlarının ‘0’a sıfırlandığını fark edeceksiniz. Bu, XY Level’nin sizi bundan sonra her zaman getireceği referans/tercih edilen seviyenizdir.
- Cihazın son kalibrasyon değerlerini kaydetmesi için enerji kesilip tekrar geri bağlanmalıdır.
- XY Level kurulumu artık tamamlandı.
